La planification d'un projet architectural exige une visualisation précise de l'aménagement spatial. Parmi les documents techniques indispensables, le plan de masse représente la pierre angulaire de toute construction moderne. À travers une vue d'ensemble du terrain et des structures prévues, ce document facilite grandement l'élaboration et la validation des projets d'architecture.

Comprendre le plan de masse dans un projet architectural

Le plan de masse constitue l'un des documents fondamentaux d'un projet de construction ou de rénovation. Il offre une représentation graphique du terrain et des aménagements prévus, servant de guide pour les différents intervenants du projet.

Définition et composants principaux d'un plan de masse

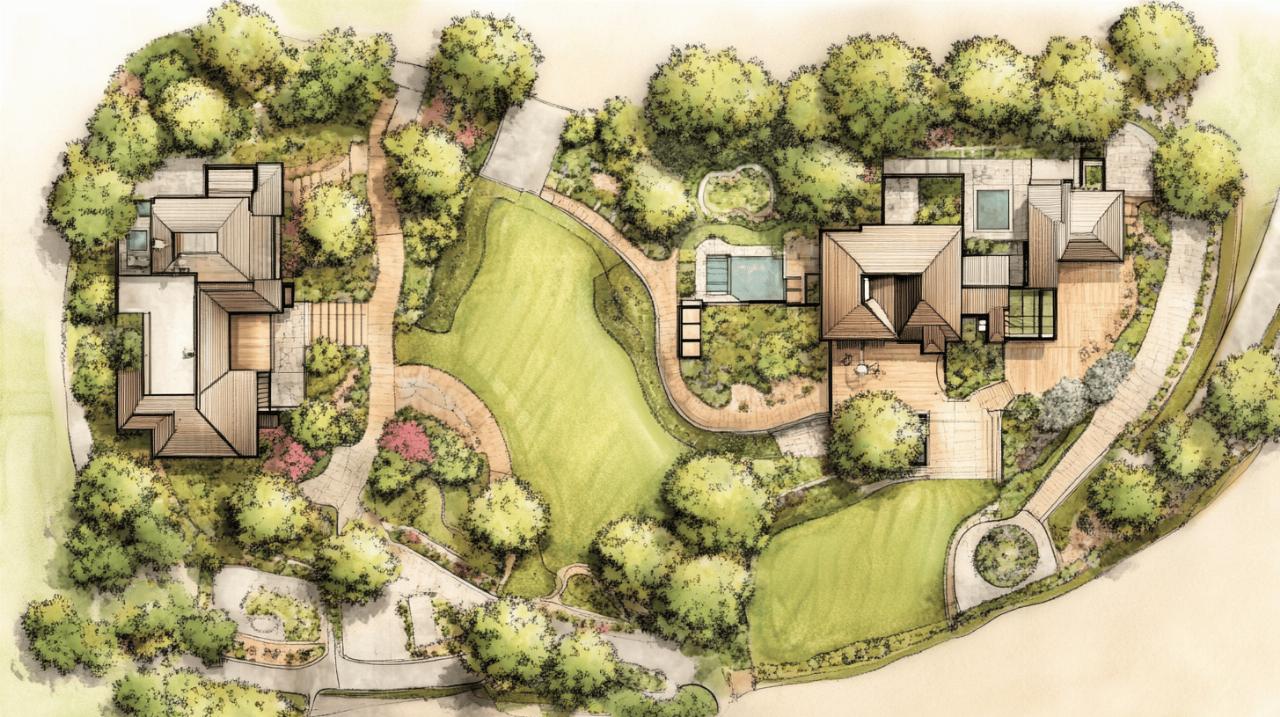

Un plan de masse représente une vue aérienne d'un terrain et des constructions qui s'y trouvent ou qui y sont projetées. Ce document technique comporte plusieurs éléments clés: la géométrie du terrain, les cotations précises, les distances par rapport aux limites de propriété, le relief du terrain, les accès et les raccordements aux différents réseaux. Ces informations sont représentées à l'échelle pour garantir une visualisation exacte de l'aménagement prévu. Les plans de masse peuvent varier selon la nature du projet: résidentiel pour les maisons individuelles, destiné aux espaces publics comme les parcs, ou adapté aux projets commerciaux et mixtes.

Rôle du plan de masse dans l'obtention des permis de construire

Le plan de masse joue un rôle déterminant dans le processus d'obtention des autorisations d'urbanisme. Il démontre aux autorités compétentes la conformité du projet avec les règles d'urbanisme locales. Ce document atteste du respect des distances réglementaires, de l'intégration harmonieuse dans l'environnement et de la prise en compte des contraintes techniques. Sans un plan de masse précis et complet, l'obtention d'un permis de construire devient pratiquement impossible. Les services d'urbanisme l'analysent minutieusement pour vérifier l'adéquation du projet avec le plan local d'urbanisme et les différentes normes de construction en vigueur.

Méthodes traditionnelles de réalisation d'un plan de masse

Un plan de masse constitue un document fondamental dans tout projet de construction ou d'aménagement. Il représente graphiquement l'implantation d'un bâtiment sur son terrain et montre sa relation avec l'environnement immédiat. La réalisation d'un plan de masse fait appel à des méthodes qui ont évolué au fil du temps, allant des techniques manuelles aux outils numériques sophistiqués. Ces plans sont indispensables pour respecter les règles d'urbanisme et obtenir les autorisations nécessaires avant le démarrage des travaux.

Techniques de relevé topographique sur terrain

La première étape dans la création d'un plan de masse traditionnel consiste à réaliser un relevé topographique précis du terrain. Cette opération nécessite l'utilisation d'instruments spécifiques comme le théodolite ou la station totale qui permettent de mesurer les angles et les distances. Le géomètre établit des points de référence et relève les caractéristiques du terrain telles que le relief, les pentes, les arbres existants, et les constructions voisines. Ces informations sont transcrites sur des carnets de notes avant d'être reportées sur un document graphique. Le relevé inclut aussi l'identification des accès au terrain, les limites cadastrales et les raccordements aux divers réseaux (eau, électricité, gaz). Cette phase de collecte de données est primordiale car elle sert de base à tout le processus de conception ultérieur et garantit la conformité du projet avec la réalité du terrain.

Élaboration manuelle et logiciels de dessin 2D

Traditionnellement, les plans de masse étaient dessinés à la main sur des tables à dessin, à l'aide de règles, compas et autres instruments de précision. Le dessinateur reportait les mesures prises sur le terrain à une échelle appropriée, généralement 1:100 ou 1:200. Cette approche manuelle demandait beaucoup de temps et une grande maîtrise technique. Aujourd'hui, les logiciels de Conception Assistée par Ordinateur (CAO) comme AutoCAD ou les solutions plus accessibles telles que QCAD et LibreCAD ont largement remplacé le dessin manuel. Ces outils permettent de créer des plans 2D précis avec des cotations exactes, facilitant les modifications et les itérations du projet. Les logiciels comme ArchiFacile ou Sweet Home 3D offrent des interfaces plus intuitives pour les non-professionnels. L'avantage principal de ces solutions numériques réside dans la possibilité de modifier rapidement les plans et de générer des variantes sans avoir à tout redessiner. Les plans produits incluent les informations géométriques du bâtiment, les distances par rapport aux limites de propriété, et tous les éléments requis par la réglementation en vigueur.

Intégration du plan de masse dans la démarche globale de construction

Le plan de masse constitue un document fondamental dans tout projet de construction. Il représente une vue d'ensemble du terrain et du bâtiment projeté, visualisée depuis le ciel. Ce document technique inclut la géométrie, les cotations, les distances, le relief, les accès et les raccordements aux réseaux. Son rôle est double : offrir une vision claire de l'aménagement prévu tout en garantissant le respect des règles d'urbanisme. Avec l'avènement des technologies numériques, la conception du plan de masse a connu une transformation majeure, notamment grâce à la modélisation 3D et aux logiciels d'architecture sophistiqués.

Collaboration entre architectes et propriétaires grâce aux nouvelles technologies

La modélisation 3D a révolutionné la collaboration entre architectes et propriétaires. Des logiciels comme SketchUp, HomeByMe ou Sweet Home 3D facilitent désormais la visualisation des projets bien au-delà des simples plans 2D traditionnels. Cette transition vers la visualisation 3D transforme le dialogue entre professionnels et clients. Les propriétaires peuvent ainsi mieux comprendre et s'approprier leur futur espace dès la phase de conception.

Les outils de CAO (Conception Assistée par Ordinateur) comme QCAD ou LibreCAD, accessibles gratuitement, favorisent une communication fluide. La technologie BIM (Building Information Modeling) va encore plus loin en intégrant toutes les données du projet dans un modèle unique, partagé entre tous les intervenants. Cette approche permet d'anticiper les problèmes techniques avant le début des travaux et d'affiner le plan de masse en fonction des retours de chaque partie prenante. Les applications mobiles comme MagicPlan ou Floor Plan Creator donnent aux propriétaires la possibilité de participer activement à l'élaboration de leur projet, renforçant ainsi la collaboration avec les architectes.

Adaptation du plan aux contraintes environnementales et réglementaires

L'adaptation du plan de masse aux contraintes environnementales et réglementaires représente un défi majeur dans tout projet de construction ou de rénovation. Les logiciels modernes comme ArcGIS facilitent cette adaptation en permettant l'intégration de données géospatiales précises. Grâce au maillage intégré, les professionnels peuvent visualiser le terrain dans son contexte réel et analyser son interaction avec l'environnement immédiat.

La simulation thermique, disponible dans des outils comme KoZiBox ou Archimist, aide à optimiser la performance énergétique du bâtiment dès la conception du plan de masse. L'orientation du bâtiment, l'exposition solaire ou la gestion des ombres portées sont ainsi prises en compte. Les logiciels de visualisation 3D permettent également d'intégrer le projet dans son contexte urbain ou naturel, assurant une harmonie visuelle avec l'existant. Cette intégration dans le tissu urbain est illustrée par des projets novateurs comme le quartier de la Confluence à Lyon, où le plan de masse a été conçu pour respecter à la fois les règlements d'urbanisme et les ambitions environnementales. La réalité virtuelle apporte une dimension supplémentaire en permettant aux décideurs d'expérimenter virtuellement l'impact du projet sur son environnement avant même le premier coup de pioche.
